螺杆阀常用轴封型式分析

螺杆阀作为精密流体控制设备，其轴封性能直接影响设备的使用寿命和工艺稳定性。轴封的主要功能是防止介质沿旋转轴泄漏，同时阻止外部污染物侵入。目前螺杆阀常用的轴封型式主要有单层橡胶骨架油封、多道橡胶骨架油封、多道泛塞封和单端面机械密封四种，各有其适用工况与技术特点。

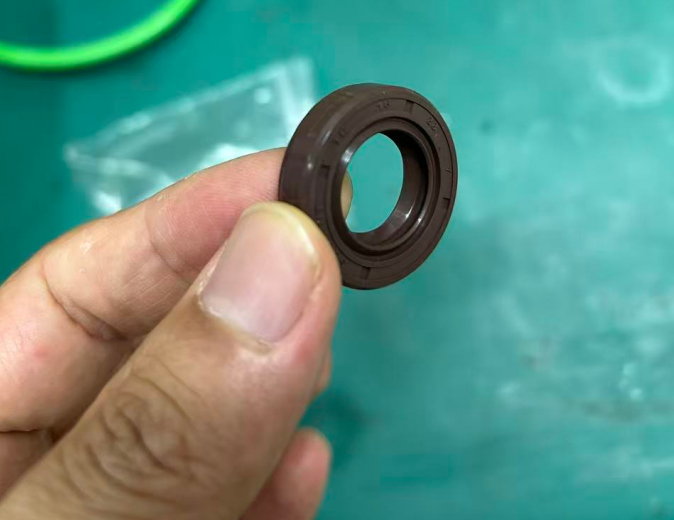

一、单层橡胶骨架油封

骨架油封是最常见的旋转轴密封型式，由金属骨架、橡胶密封唇和自紧弹簧组成。其密封原理是通过橡胶唇口与轴表面的过盈配合实现密封，弹簧提供径向预紧力，使唇口始终保持与轴的接触。

优点：结构简单紧凑，轴向安装尺寸小，拆卸检修方便；成本低廉，适合大批量应用；密封性能可靠，对轴的光洁度要求不高。

缺点：橡胶材料摩擦系数较大，高速旋转时唇口发热严重，易导致橡胶高温老化；承压能力有限，一般适用于压力低于0.1MPa的工况；单层密封对介质泄漏的防护能力单一，一旦唇口磨损即丧失密封效果。

二、多道橡胶骨架油封

多道骨架油封是在单层基础上沿轴向串联布置两道或更多道密封唇口，形成多级密封屏障。

优点：多道密封形成逐级降压效果，密封可靠性显著提高；内侧油封依靠油膜润滑，对轴磨损小；外侧油封主要起防尘作用，可有效阻止外部杂质侵入。

缺点：轴向安装空间需求增大；多道唇口同时与轴接触，摩擦阻力增加，发热量更大；成本高于单层结构；外侧唇口润滑条件较差，磨损速度往往更快。

三、多道泛塞封

泛塞封是由聚四氟乙烯（PTFE）密封壳和耐腐蚀金属弹簧组成的特殊密封件。其工作原理为典型的自封自紧式密封——弹簧提供初始预紧力，介质压力越大，密封力越强。

优点：摩擦系数极低，启动阻力小，唇口发热少；适用温度范围极广（-20℃至100℃），耐化学腐蚀性能优异，无橡胶膨润困扰；耐压能力突出，可从真空至超高压（2MPa以上）；动静皆宜，容许较大的径向偏摆及沟槽尺寸误差；多道泛塞封可提供多重密封保障。

缺点：成本较高；安装精度要求比骨架油封更高；替代骨架油封时需注意避免外圈转动和外圈渗漏问题。

四、单端面机械密封

机械密封（端面密封）由一对精密研磨的密封端面（动环与静环）组成，依靠弹簧力和介质压力使端面紧密贴合实现密封。

优点：密封效果优异，泄漏量极小，寿命长；适用于腐蚀性或有毒介质；单端面结构简单，制造和安装相对容易。

缺点：成本较高，价格远高于骨架油封类产品；安装精度要求高，对轴的径向跳动和轴向窜动有严格限制；对介质洁净度有一定要求，含颗粒介质易损伤密封端面。

总结

四种轴封型式的选择需综合考虑工况压力、温度、介质特性、转速及成本等因素。单层骨架油封性价比最高，适用于低压、常温、洁净介质的常规工况；多道骨架油封在单层基础上提升了可靠性，适合对密封要求稍高的场合；泛塞封凭借优异的耐温耐腐性能和低摩擦特性，是高温、腐蚀性介质及高压工况的理想选择；单端面机械密封则以极低的泄漏率和长寿命见长，适用于有毒、高危或贵重介质的密封要求。实际选型时，应结合螺杆阀的具体工艺条件，在性能与成本之间寻求最优平衡
